每個工程的好壞，都是由各個小細節決定的，因此，根據本人的一些工作經驗，加之以借鑒他人的經驗，給大家總結了一下給排水管道施工的不該出現的問題，并對其詳細的分析了原因，并提出了一些解決措施！給大家做參考！

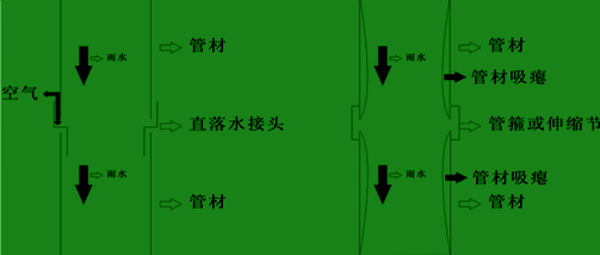

一、雨水管不該用伸縮節、管箍連接

原因：因雨水管本身壁厚較薄，在遇到暴雨時，管路內容易形成真空，導致雨水管材被吸扁爆裂。

解決措施：在安裝時必須采用直落水接頭連接。直落水接頭主要兩個作用：1、連接管路；2、用于管路透氣、溢流、消除伸縮余量。

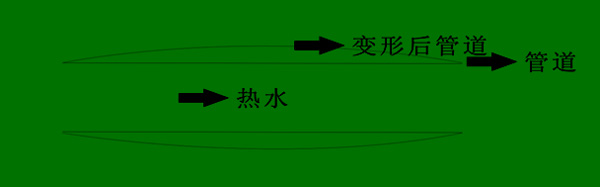

二、PE、PVC－U管不能用于熱水

使用場合：

1、PE管材正常通水溫度不能超過40℃；

2、PVC-U管道正常通水溫度不能超過45℃。

案例：如馬鞍山客戶使用公司PVC－U給水管D501.0MPa管材，由于跟太陽能熱水器管路相通，沒有考慮到熱水回流的情況，使管道內經常充滿熱水，較終使D50的管材受熱膨脹到外徑達110，嚴重變形。

三、給水管道不該在未經過試壓就回填、暗敷。

原因：用來檢測管道的強度和氣密性，以防管路在使用過程中出現漏水，造成更大的損失。

解決措施：給水管路在安裝完畢后應首先按照相關技術規程進行試壓，在確保管路未出現漏水的情況下，再進行回填、暗敷。

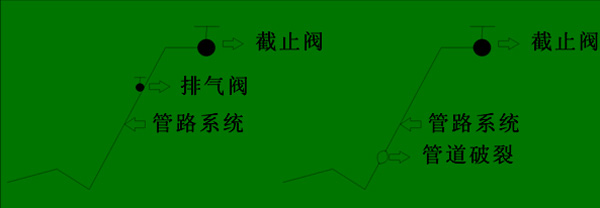

四、落差較大的給水管路不能沒有透氣裝置

原因：當給水管路落差較大或距離較長時，管道內會形成水錘或真空負壓，導致管路吸癟或破壞。

解決措施：消除水錘和負壓必須安裝排氣閥。

排氣閥的作用：1、排氣消除水錘；2、補氣消除負壓。

案例：如在衢州常山、麗水等地方有許多工程都是由于沒有安裝排氣閥導致管材內形成真空負壓使管材吸扁。

五、PE給水管夏天試壓不該在中午或下午進行

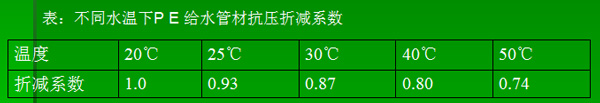

原因：PE給水管由于材料性能，極易吸收空氣中的熱量，使管道內水溫升高，較高溫度達到50℃左右。因此在溫度較高時試壓，應根據實際水溫選擇相應的折減系數來計算管材的試驗壓力。（如下表所示）

案例：如慈溪農村二次給水，夏天管道安裝完畢后，在中午后相對溫度較高時進行灌水試壓，由于管材曝曬在陽光下，吸收熱量，使管材內試壓水溫度迅速升高，再按平時試驗壓力，導致管材韌性破裂；而選擇氣溫相對較低的早晨進行試壓，管路運行正常。

六、PP－R熱水管在地板下安裝時應該設置管卡

原因：由于PP-R材料線性膨脹系數較大，在通熱水時受到熱脹冷縮的影響，造成埋在地板下的管材變形拱起，導致地板翹起。

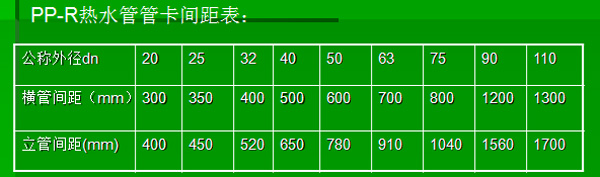

解決措施：必須根據情況用一定數量的管卡來固定管材。

案例：在杭州臨平一用戶熱水管安裝在地板下沒有用管卡固定，管材通水后由于管路膨脹導致地板全部翹起。

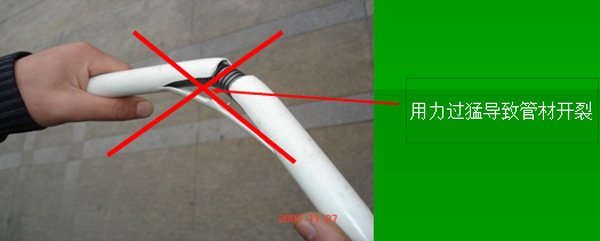

七、冬季電工套管彎曲時不能用力過猛

原因：在低溫時電工套管的韌性下降較大，彎曲時會造成管材開裂。

解決措施：在氣溫較低的冬季，較好是能先將彎曲部位摩擦生熱后，再用彈簧進行彎曲。

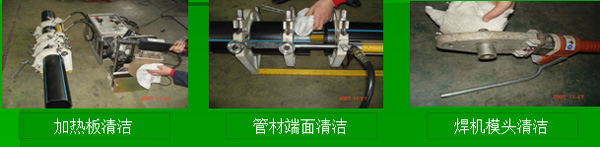

八、PE、PP-R管材在焊接前必須清潔加熱板、模頭表面及管材焊接端面

原因：PE、PP－R管材在焊接時，由于加熱板、模頭以及管材焊接面存在雜質，會形成焊接缺陷，致使管路出現漏水的現象。

解決措施：在焊接前必須對加熱板、模頭表面以及管材焊接面進行清潔。

案例：如高臺自來水公司使用我公司PE給水D315產品時，由于焊接面未進行清潔，焊接后導致管路漏水。

九、D110 以上（包括D110）PVC給水管不該用平擴口

原因：PVC大口徑給水管平擴口錐度較大，管材和平口端完全插入平擴口底部較難，導致管材接口漏水。

解決措施：D110以上 PVC給水管一般采用活套連接或用束節直接粘接。

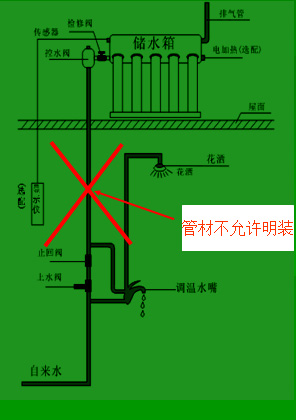

十、PP－R熱水管不該在室外長時間裸露使用。

原因：PP-R材料抗老化性能差。

解決措施：暗敷或者加保護層

案例：如新昌小將一用戶將PP－R熱水管當做太陽能室外管道連接，在室外裸露使用兩年后，出現了韌破裂現象。

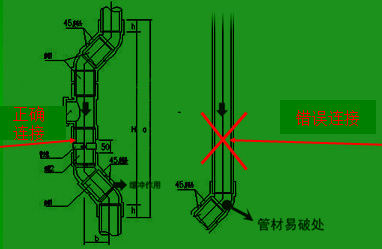

十一、高層建筑中，PVC－U排水管應設置消能裝置

在高層排水中，水的勢能較大，極易損壞底部彎頭和橫支管。因此，PVC-U排水管材用于高層住宅樓時≥20m），在立管上應設置消能裝置，每六層安裝一個。

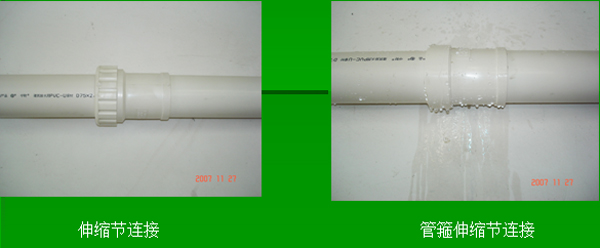

十二、管箍伸縮節不該用于橫管中

原因：管箍伸縮節密封性能較差，在橫管中使用易引起漏水事故。

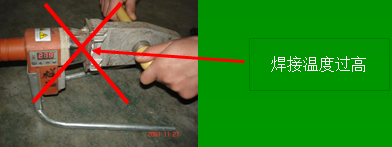

十三、PE、PP－R焊接溫度不應過高

原因：由于各種材料的特性，在高溫時材料降解，使其碳化。

解決措施：1、PE管道焊接溫度一般為200℃～240℃；2、PP－R一般為260℃；

案例：如安慶某公司使用公司PE管材D50產品，在300℃的高溫下進行焊接，使用了1年后，管路在焊口處出現大面積漏水；連云港灌云大酒店使用公司PP－R管材D63產品，也在300℃的高溫下進行焊接，在試壓時焊口處漏水。

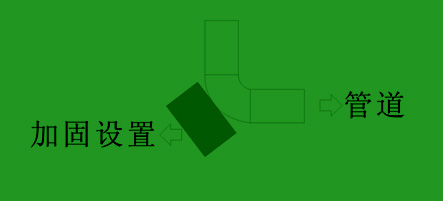

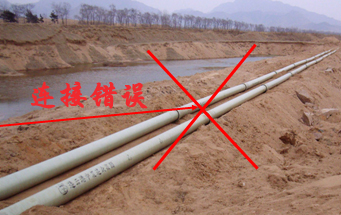

十四、大口徑PVC-U在轉彎處時應有加固措施

原因：管道轉彎處，水的沖擊力較大，容易造成管路破壞

解決措施：在轉彎處用水泥墩進行加固

十五、PE－RT管路在不使用的情況下，及時將水排出

原因：氣溫較低時水會結冰膨脹將管道破壞。

解決措施：管道在不使用時必須及時將管路內積水排除。

十六、普通PP-R熱水管不建議使用在高溫散熱器采暖,特別當應用于家庭小鍋爐采暖時,建議采用PP-R塑鋁穩態管

原因：高溫散熱器采暖水溫一般在70℃以上,長期使用影響管材的使用壽命；家庭小鍋爐采暖時溫度控制較高，時常有水被燒開的現象，且管路連接較短，管內溫度時高時低，嚴重影響管材的正常使用。
